نحوه از مدار خارج کردن برد توربو شارژر یا وی تی جی((VTG یا VGT)) در کامیون داف 480
اگر موتور ماشین شما دود غلیظ سیاهی کرد و به یکباره توان ماشین شما کم شد و موتور خاموش شد یکی از دلایل آن خرابی برد توربو شارژر یا وی تی جیVTGاست. برای آنکه بتوانید موتور را روشن کنید لازم است مراحل زیر را به ترتیب و با دقت و احتیاط انجام دهید.
۱. ابتدا سوئیچ را بسته نگه دارید. توجه داشته باشید سوئیچ را کاملا ببندید .

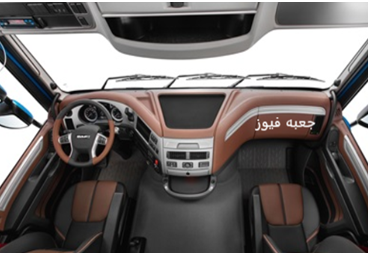

۲. مطابق تصویر شماره یک درب جعبه فیوز را با کشیدن به سمت خود باز کنید.
تصویر شماره یک

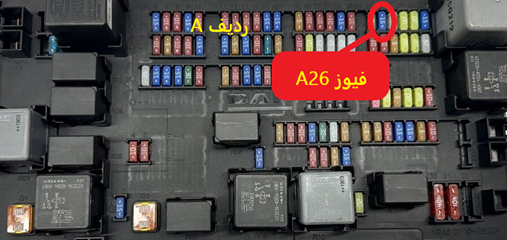

۳. در ردیف اول از بالا در سمت راست فیوز A26 را از جای خود خارج کنید . (مطابق تصویر شماره ۲ ) رنگ فیوز آبی است و آمپر آن ۱۵ می باشد .
۴. سوئیچ را باز کنید و ۱۵ ثانیه منتظر بمانید . پس از ثابت شدن خطای Engine malfunction استارت بزنید و موتور را روشن کنید .
توجه :در صورت روشن شدن و روشن ماندن و صاف کار کردن موتور مراحل از مدار خارج کردن برد توربو شارژر انجام شده است و باید ماشین را در کوتاه ترین زمان ممکن به تعمیرگاه برسانید تا برای تعمیر یا تعویض برد توربو شارژر یا وی تی جی VTG اقدام شود.
نکات بسیار مهم: پس از، از مدار خارج کردن برد توربو شارژر نباید مسافت طولانی پیموده شود، زیرا ممکن است خرابی های زیر اتفاق بیفتد .
۱. بریدن شفت توربو شارژر
۲. روغن رد کردن توربو شارژر و تجمع آن در اینترکولر و نهایتا در سر پیستون ها .
۳. عدم عمل کردن ریتاردر به ویژه برای موتور های مجهز به ریتاردر موتور
۴. خرابی و داغ کردن سنسور ناکس
۵. خرابی ترمز اگزوز یا BPV
۶. خرابی شیر EGR
۷. بالا رفتن دمای موتور ( آمپر کشیدن)
چنانچه پس از طی مراحل بالا به صورت پله به پله موتور روشن نشد و یا اگر روشن شد و همچنان دود سیاه غلیظ از اگزوز خارج میشد و دور موتور در حالت درجا نماند ( چیزی بین ۵۰۰ تا ۶۰۰ دور در دقیقه) لازم است مراحل زیر را جهت روشن کردن موتور انجام دهید .
نکته: در تمامی مراحل سوئیچ را به صورت کامل بسته نگاه دارید.
۱.ابتدا مطمئن شوید که لوازم شکننده و سنگین و مایعات داخل اتاق نباشد و از خالی بودن تخت بالا اطمینان حاصل فرمایید .

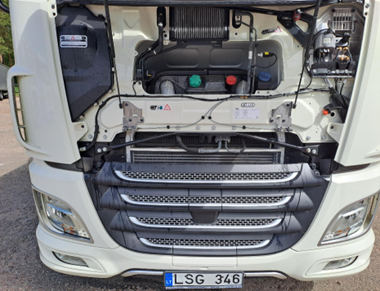

۲. جلو پنجره را مطابق تصویر شماره سه باز کنید .
تصویر شماره سه

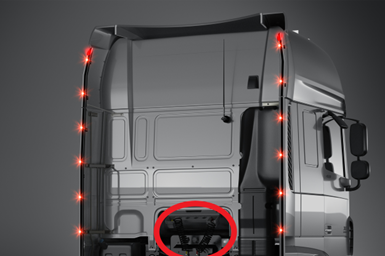

۳. در صورت قرار داشتن کابل ABS و برق و همچنین شیلنگ های باد تریلی بر روی اتاق مطابق تصویر شماره ۴ آن ها را جدا کنید تا از پاره شدن آن ها به هنگام بالا رفتن اتاق جلوگیری شود.
تصویر شماره چهار
۴. با استفاده از دسته جک پمپ اتاق را در حالت بالا رفتن اتاق قرار دهید و اتاق را کاملا به بالا برگردانید.
خطر: هرگز زیر اتاقی که به صورت نیمه به بالا رفته است نروید ممکن است به دلایل نقص فنی پمپ اتاق ترکیده و خسارت جانی جبران ناپذیری به همراه داشته باشد.
۵. با استفاده از یک پیچ گوشتی چهار سوی بلند، پیچ تخلیه مایع خنک کننده موتور را باز کرده و در ظرف تمیز بریزید. این پیچ در زیر رادیاتور و در سمت شوفر است.
نکته : لازم است که حد اقل ۲۰ لیتر از مایع خنک کننده تخلیه شود.
نکته : در ماشین های دافی که مجهز به بالن محور جلو هستند و سیستم تعلیق محور جلوی آن ها بصورت پنوماتیک است لازم است از انبر قفلی یا انبر کلاغی برای باز کردن پیچ تخلیه مایع خنک کننده استفاده کرد.
خطر: درصورت عدم تخلیه مایع خنک کننده موتور قبل از اقدام به باز کردن برد توربو شارژر یا وی تی جی VTGامکان سوختگی صورت و سینه به صورت جدی و جبران ناپذیر وجود دارد.
۶. با استفاده از یک آچار یکسر رینگی شماره ده نسبت به باز کردن شیلنگ آب برد توربو شارژر یا VTG اقدام کنید .
۷. توسط یک آچار H5 یا آلن شماره ۵ چهار عدد پیچ آلن خور را مطابق تصویر کنید.

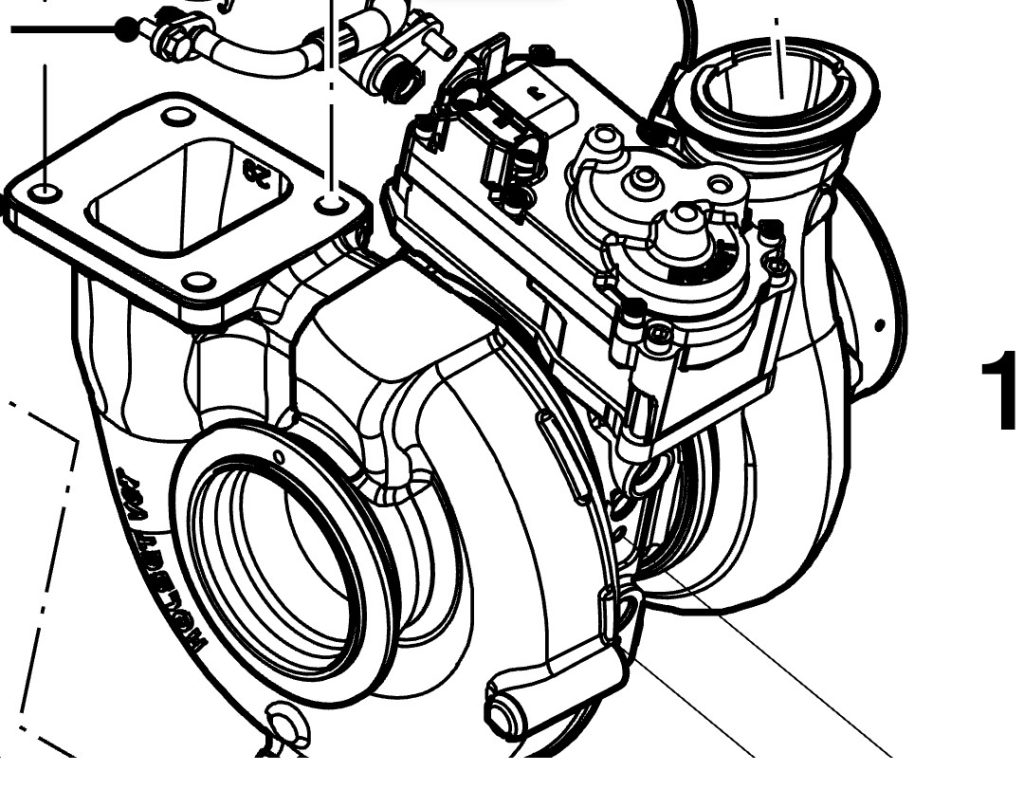

۸. سوکت برد توربو شارژر را جدا کرده و برد وی تی جی VTG را از روی توربو شارژر جدا کنید.
۹. دنده شانه ای روی توربو شارژر را با فشار دست مطابق تصویر شماره ۸ به سمت گیربکس بچرخانید.
۱۰. از سلامت اورینگ ها اطمینان حاصل کنید و در صورت نیاز از مقداری چسب آبند کننده جهت جلوگیری از نشتی استفاده کنید. برد وی تی جی VTG را در جای خود قرار دهید و پیچ های آلنی را ببندید.
۱۱. شیلنگ آب را جازده و به وسیله آچار پیچ آن را محکم کنید.
۱۲. سوکت برد توربو سارژر VTG را جا نزده و آن را مطابق تصویر شماره ۱۰ به وسیله بست کمربندی جهت جلوگیری از اتصال آن به منیفولد اگزوز در جایی ایمن محکم کنید.
نکته : اگر فیوز A26 را کشیده اید نیازی به باز کردن سوکت برد توربو شارژر نیست و می توانید آن را در جای خود جابزنید.
۱۳. از سفت بودن پیچ تخلیه رادیاتور اطمینان حاصل کنید و به وسیله قیف و یا هر وسیله راحت دیگری مایع خنک کننده را در داخل رادیات بریزید.
۱۴. موتور را روشن کنید و از عدم نشتی آب مطمئن شوید .
۱۵. اتاق را پاین بیاورید و در کوتاه ترین زمان ممکن ماشین خود را به تعمیرگاه برده و نسبت به تعمیر یا تعویض برد توربو شارژر VTG اقدام نمایید.
